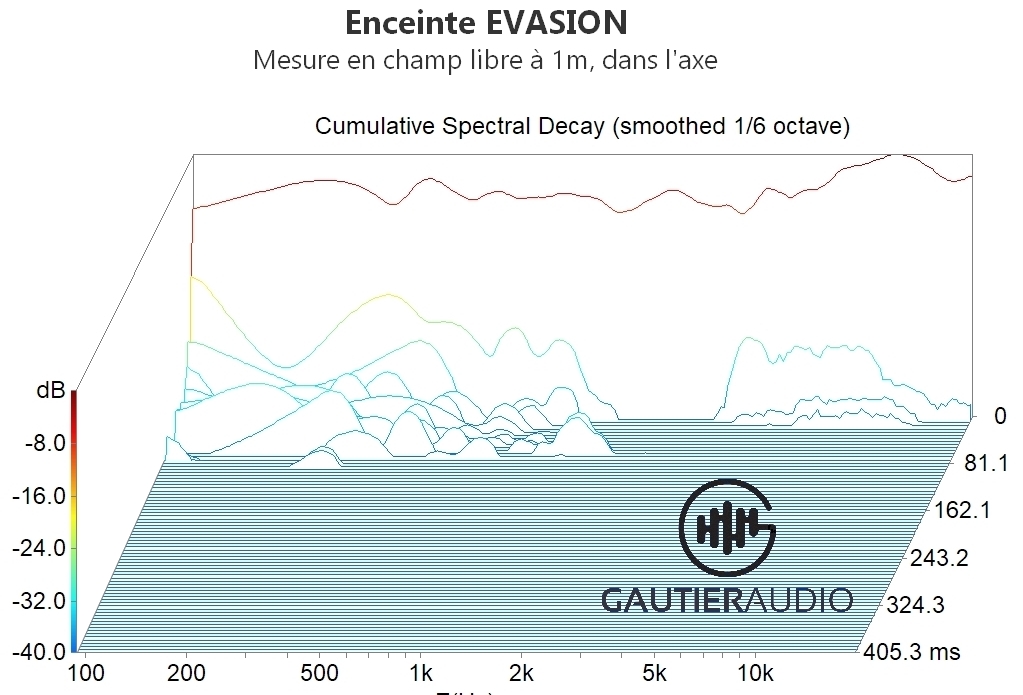

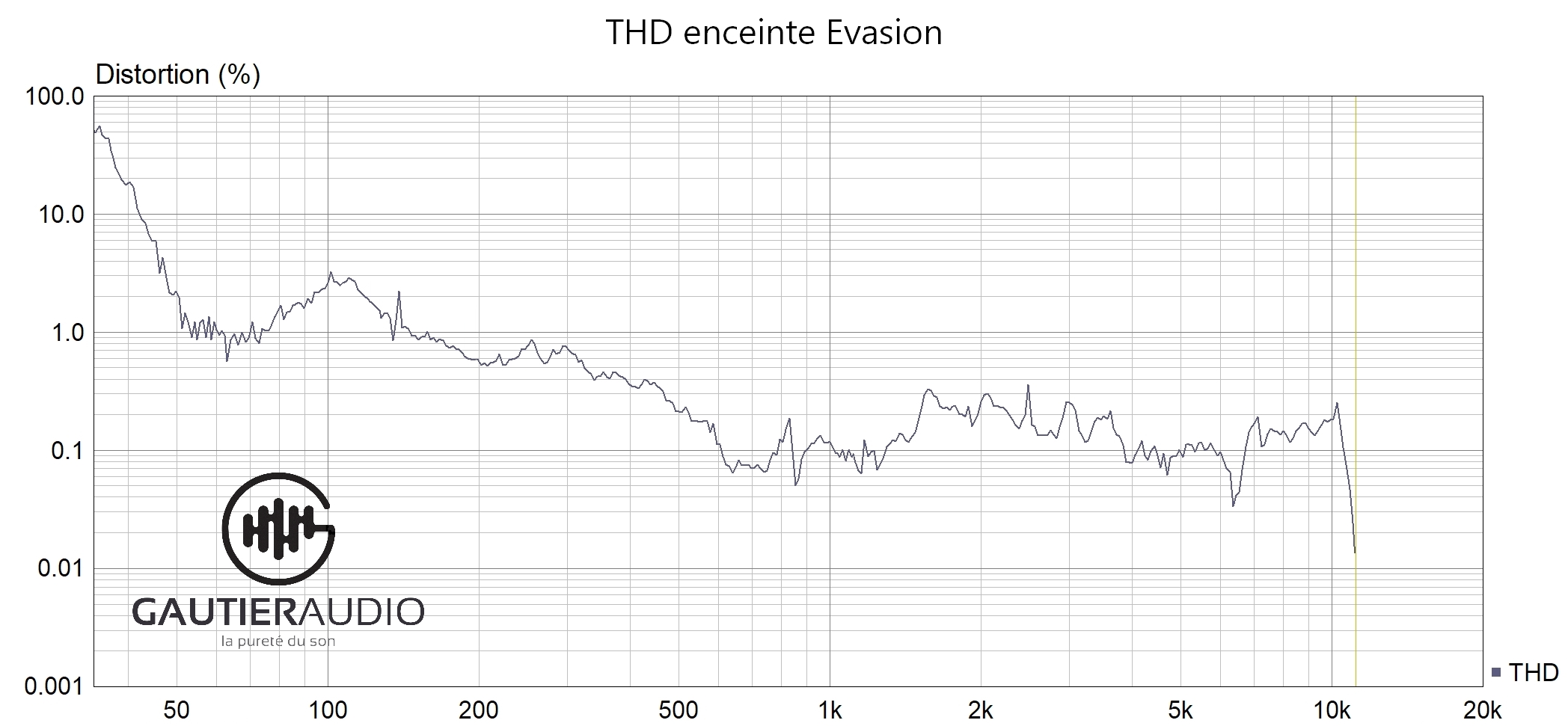

Les mesures suivantes ont été réalisées à niveau éleve. Calé sur un niveau où le déplacement est proche du Xmax dans le grave (98dB à 3m 2x20W sinus à 35Hz dans une pièce de 15m² par exemple, signal sur les 2 enceintes). La mesure à 60cm est à un niveau inférieur.

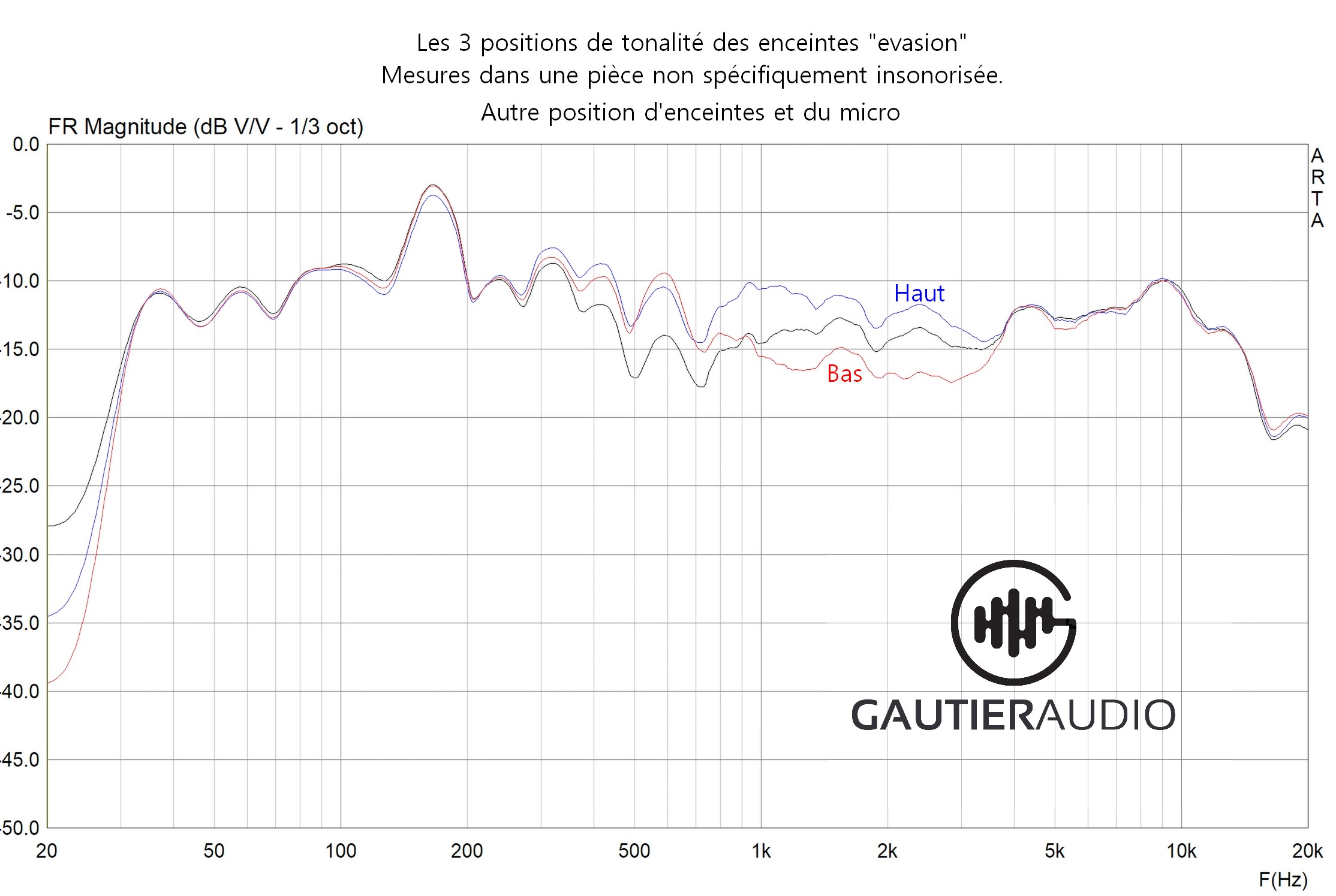

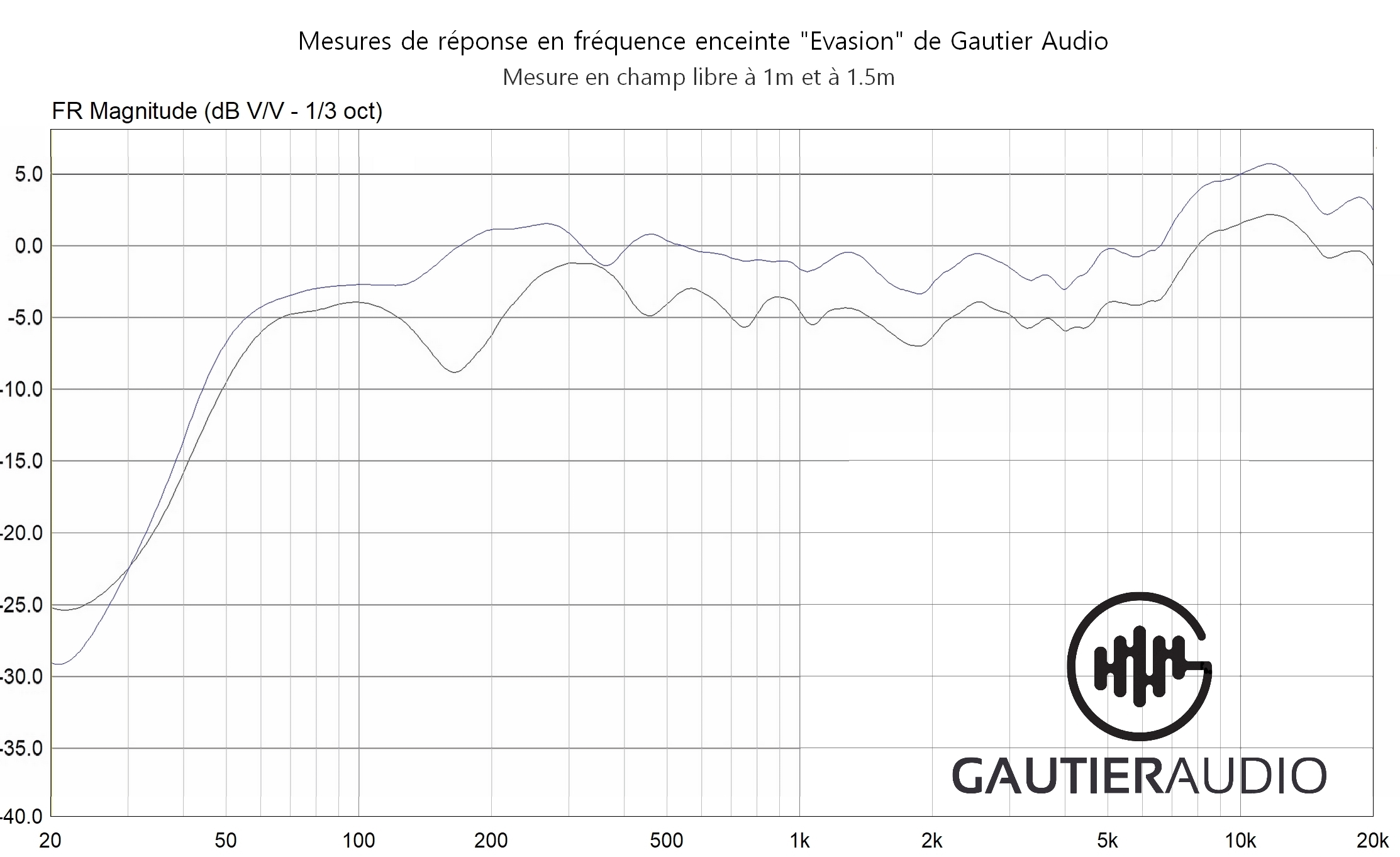

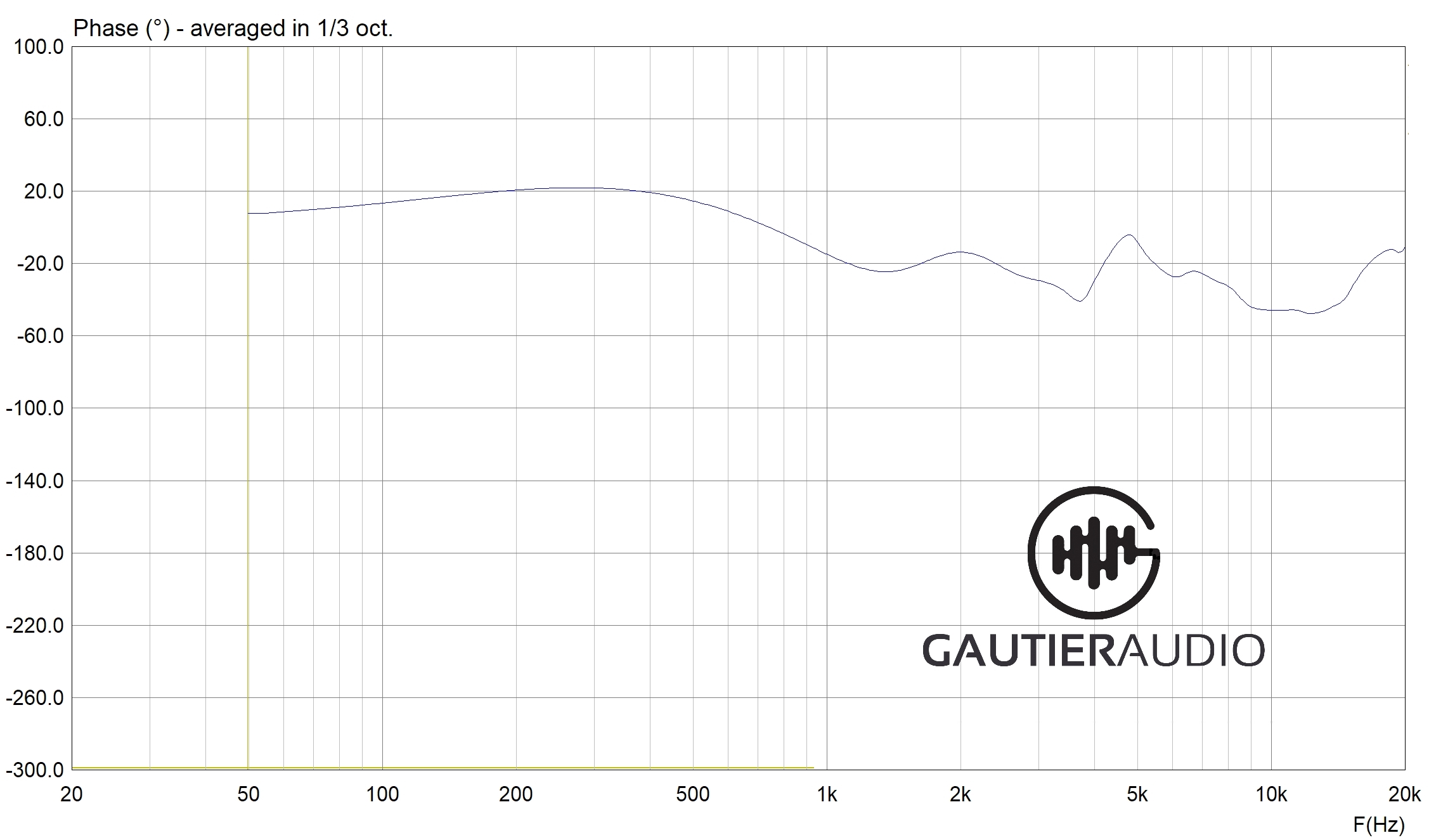

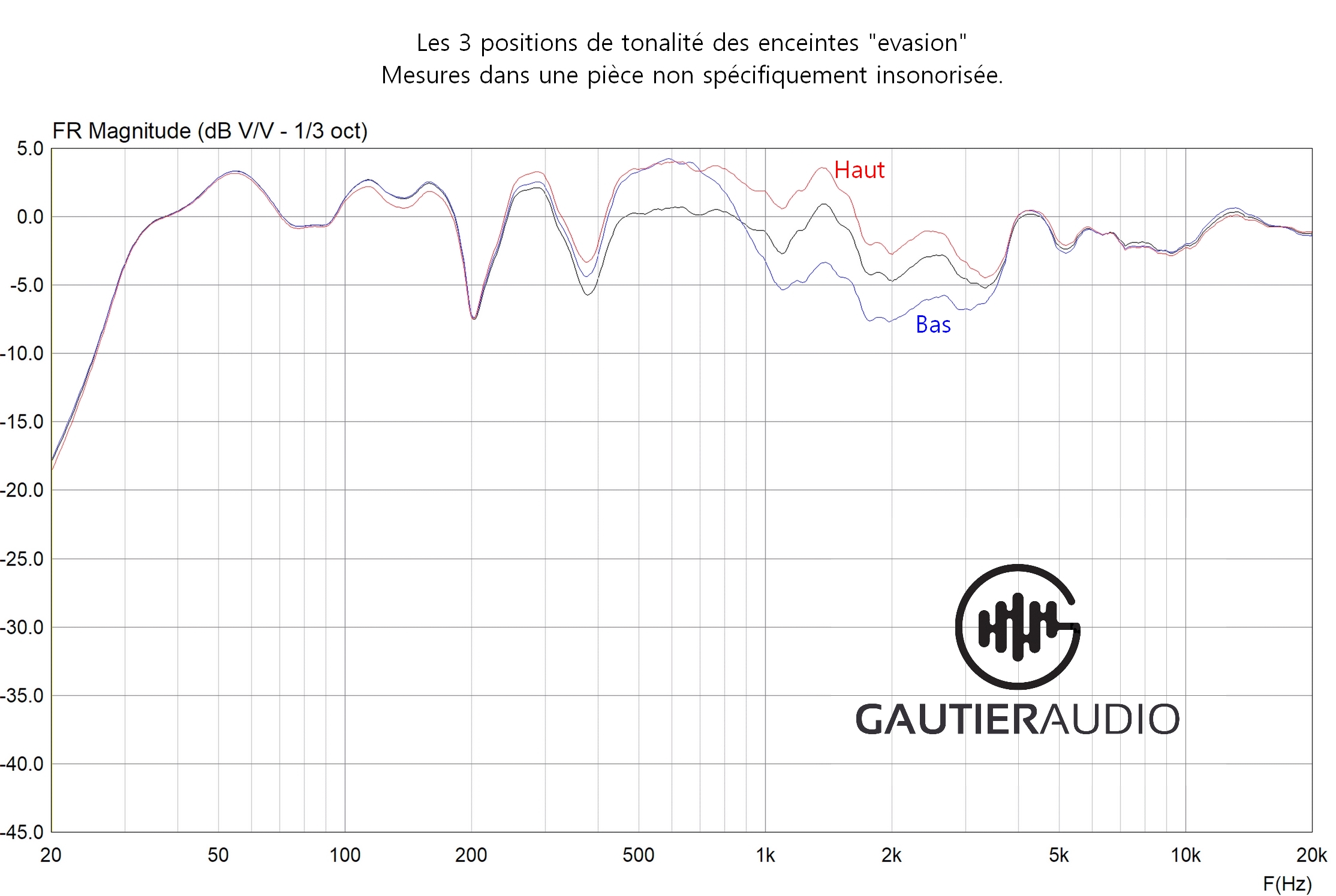

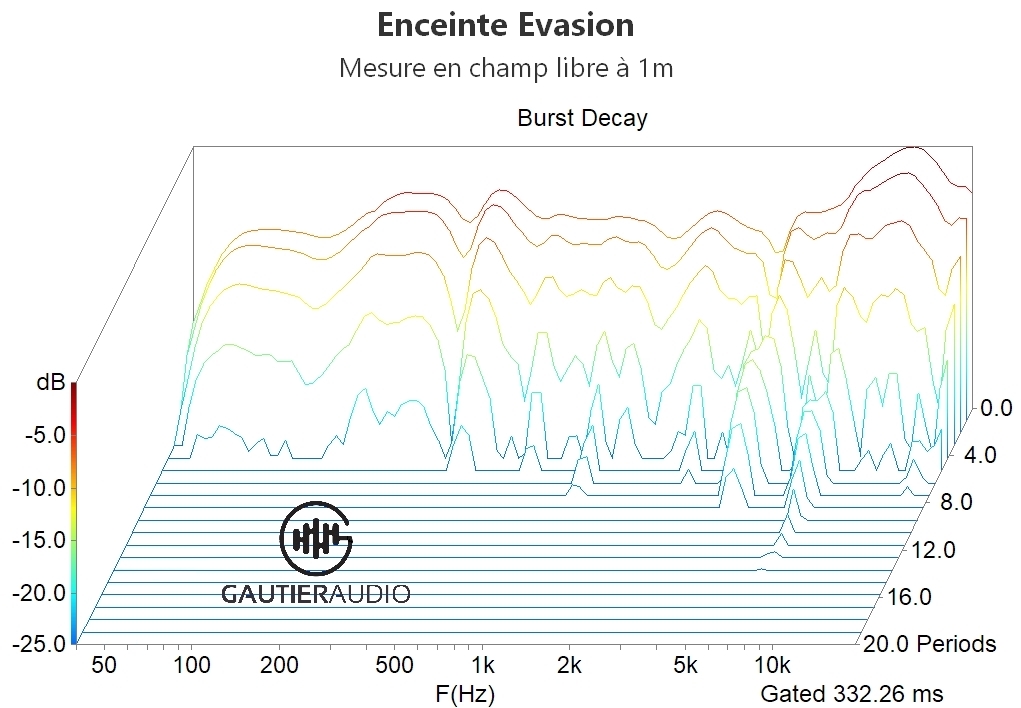

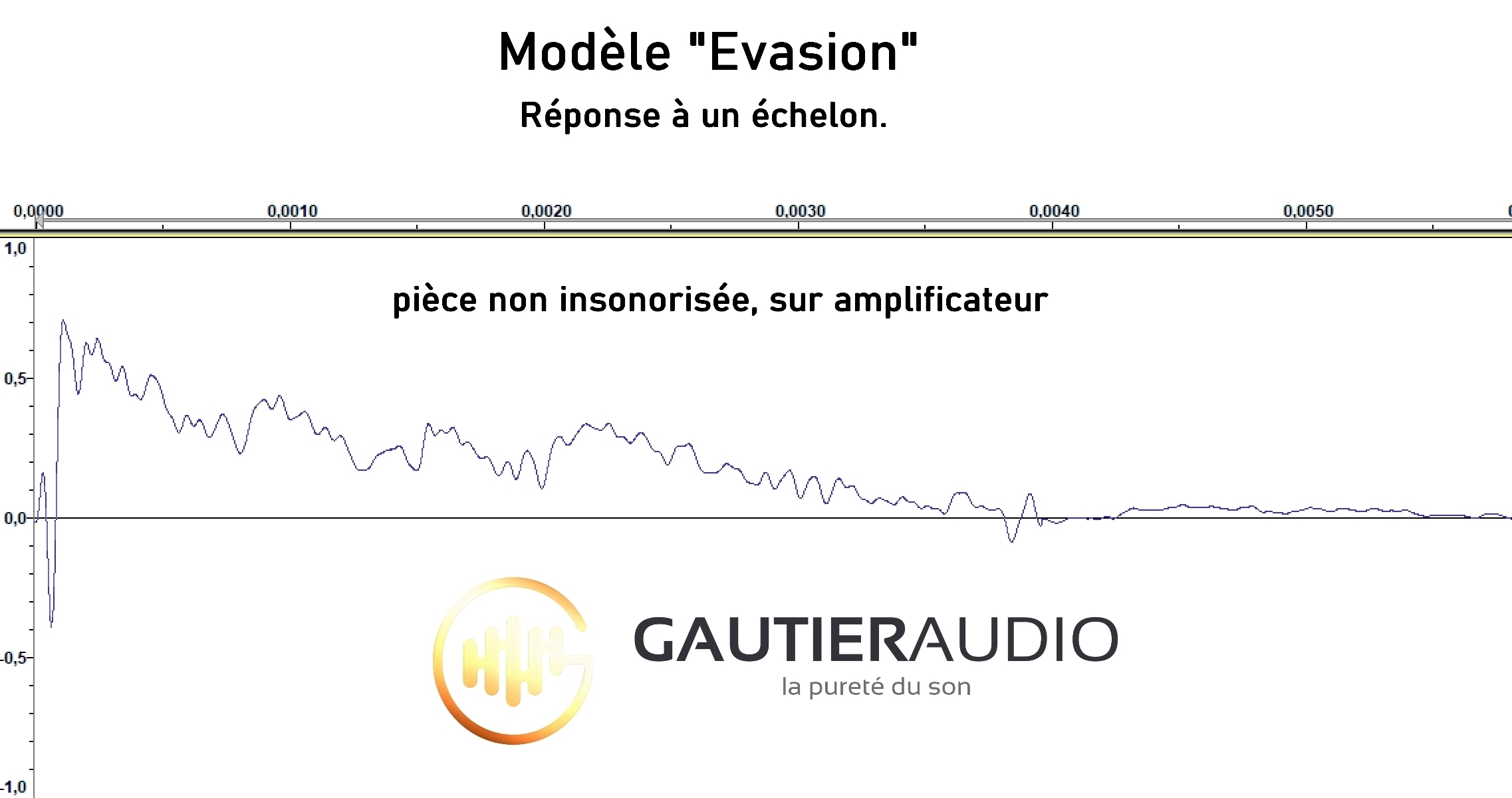

Pour les connaisseurs, ci-dessous 2 fichiers audio de mesure à 1m en extérieur et à 60cm en intérieur sur les fameux "trains de 5 périodes" VS signal source. A visualiser sur Audacity par exemple. L'analyse de l'attaque, de la phase et de l'amortissement parlent d'eux mêmes. L'enregistrement à votre disposition s'arrête à 10kHz car le Système Gautier ne se situe pas dans le tweeter. Mesures effectuées sans étalonnage du micro, l'objectif est de rendre compte de la réaction de l'enceinte à l'attaque et à l'amortissement, pas de représenter la réponse en fréquence, qui elle est disponible sur les image précédentes. La traînée du signal aux environs de 4kHz du 1er enregistrement en champ libre est due à un phénomène extérieur, on ne la retrouve d'ailleurs pas sur le 2ème enregistrement dans la pièce d'écoute. Si vous voulez vérifier les fréquences précisément, le mieux est d'utiliser la règle et la calculatrice, voire faire un petit programme ou tableur, les analyseurs de spectre n'étant pas toujours très précis, surtout sur des faibles durées.

Télécharger Ext 1m Télécharger Int 60cm
